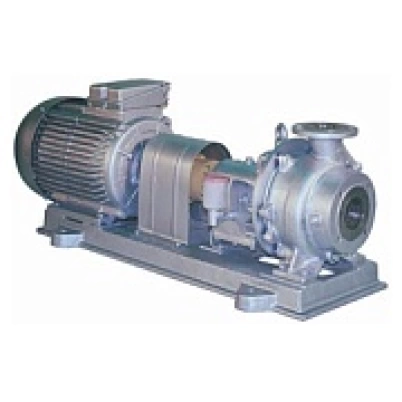

Химически активные насосы ХМ 2/30

Технические характеристики:
Подача, м3/ч

2

Напор, м

30

Рабочая зона, м3/ч

1,5…2,5

Мате-риал

К, Е, И

ρ , т/м3

1,8

Марка эл/двигателя

АИМ 80В2

Характеристики эл/двигателя кВт

2,2

Характеристики эл/двигателя об/мин

3000

Габаритные размеры агрегата, мм

420x275x330

Диаметр патрубков, вход, мм

32

Диаметр патрубков, выход, мм

20

Масса агрегата, кг

59

Описание оборудования:

Назначение и конструкция

Центробежные горизонтальные одноступенчатые консольные (ХМ - моноблочные) с опорой на корпусе, различного исполнения по материалу проточной части и типу уплотнения. Эти предназначены для перекачивания химически активных и нейтральных жидкостей. Применяются в химической промышленности.

Перекачиваемая жидкость

Химически активные и нейтральные жидкости (в том числе, для горячих и кристаллизующихся жидкостей - исполнение "О", а для взрыво- и пожароопасного производства - исполнение "Е") плотностью не более 1850 кг/м3, вязкостью до 30x10-6 м2/с, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0.1%. Температура перекачиваемой жидкости в зависимости от исполнения проточной части: материал А - от -40 до 90оС, материал К, Е, И, М, Т - от -40 до 120оС, материал Д - от 0 до 90оС, материал Л - от 0 до 70оС. Насосы с исполнением "О" изготавливаются с охлаждением подшипникового узла и применяют для перекачивания жидкостей температурой от 0 до 250оС.

Исполнение насосов

  • X,ХО - горизонтальные, консольные;
  • ХП - погружные;
  • ХМ - моноблочные.

Подвод жидкости- горизонтальный, отвод жидкости - вертикально вверх.

Насосы применяются для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

Условия эксплуатации:

Климатическое исполнение - У2 (М, А,К, Е, И), УХЛ4 (Д), Т; корпус насоса Х-Л не допускает ударных нагрузок и перепадов температуры свыше 20oС.

Избыточное давление на входе насоса - не более 0,8МПа (8 KГc/см2).

Марка агрегата Подача, м3/ч Напор, м Рабочая зона,   м3/ч Мате-риал * ρ **, т/м3 Марка эл/двигателя Характеристики эл/двигателя Габаритные размеры агрегата, мм Диаметр патрубков, мм Масса агрегата, кг
кВт об/мин L B H вход выход
Х 50-32-125 12,5 20 7…16 К, Е, И, Д, Тл 1,3 АИР 90L2 3 3000 910 418 312 50 32 125
  1,85

АИР 100S2

 4 3000 930 418 335 50 32 130
 Х 50-32-125а 10,5 14 6…16 1,3 АИР 90L2 3 3000 910 418 312 50 32 125
  1,85 АИР 100S2 4 3000 930 418 335 50 32 130

Х 50-32-250		 12,5 80 8…16 А, К, Е, И 1,3 АИР 160М2 18,5 3000 1350 514 505 50 32 300
  1,85 АИР 180М2 30 3000 1385 514 520 50 32 350
Х 50-32-250а 11,5 67 7…16 1,3 АИР 160S2 15 3000 1310 514 505 50 32 285
  1,85 АИР 180S2 22 3000 1335 514 520 50 32 330
Х 65-50-125 25 20 15…35 К, Е, И, Д 1,3 АИР 100S2 4 3000 925 418 320 65 50 135
  1,85 АИР 100L2 5,5 3000 960 418 320 65 50 145
Х 65-50-125а 23 17 13…33 1,3 АИР 90L2 3 3000 915 418 312 65 50 130
  1,85 АИР 100L2 5,5 3000 960 418 320 65 50 145
Х 65-50-160 25 32 15…33 К, Е, И, Т 1,3 АИР 112М2 7,5 3000 985 425 385 65 50 190
  1,85 АИР 132М2 11 3000 1050 425 435 65 50 225
Х 65-50-160а 22,5 26 14…31 1,3 АИР 100L2 5,5 3000 940 418 352 65 50 145
  1,85 АИР 112М2 7,5 3000 985 425 385 65 50 190
Х 80-65-160 50 32 35…70 К, Е, И, Д, Т 1,3 АИР 160S2 15 3000 1220 460 475 80 65 270
  1,85 АИР 160М2 18,5 3000 1250 460 475 80 65 285
Х 80-65-160а 45 26 31…65 1,3 АИР 132М2 11 3000 1090 425 425 80 65 230
  1,85 АИР 160S2 15 3000 1220 460 475 80 65 270
Х 80-50-200 50 50 34…68 К, Е, И, Д, Тл 1,3 АИР 160М2 18,5 3000 1250 460 460 80 50 305
  1,85 АИР 180М2 30 3000 1270 514 540 80 50 355
Х 80-50-200а 45 40 29…62 1,3 АИР 160S2 15 3000 1220 460 460 80 50 290
  1,85 АИР 180М2 30 3000 1270 514 540 80 50 355
Х 80-50-250 50 80 28…76 К, Е, И 1,3 АИР 200М2 37 3000 1505 670 590 80 50 445
  1,85 АИР 225М2 55 3000 1580 670 655 80 50 570
Х 80-50-250а 45 67 25…72 1,3 АИР 180М2 30 3000 1450 514 590 80 50 380
  1,85 АИР 200L2 45 3000 1555 670 655 80 50 465
Х 100-80-160 100 32 55…132 К, Е, И, Д, Тл 1,3 АИР 180S2 22 3000 1335 514 520 100 80 320
  1,85 АИР 180М2 30 3000 1385 514 520 100 80 340
Х 100-80-160а 90 26 45…125 1,3 АИР 160М2 18,5 3000 1365 514 465 100 80 300
  1,85 АИР 180М2 30 3000 1385 514 520 100 80 340
Х 100-65-200 100 50 65…140 К, Е, И 1,3 АИР 200М2 37 3000 1480 670 590 100 65 420
  1,85 АИР 225М2 55 3000 1555 670 655 100 65 545
Х 100-65-200а 90 40 58…135 1,3 АИР 180S2 22 3000 1375 514 520 100 65 355
  1,85 АИР 180М2 30 3000 1425 514 520 100 65 375
Х 100-65-250 100 80 70…137 К, Е, И, Тл 1,3 АИР250S2 75 3000 1685 735 720 100 65 770
  1,85 АИР 250М2 90 3000 1725 735 720 100 65 810
Х 100-65-250а 90 67 63…130 1,3 АИР 225М2 55 3000 1580 675 655 100 65 620
  1,85 АИР250S2 75 3000 1685 735 720 100 65 770
Х 100-65-315 100 125 70…138 К, Е, И 1,3 АИР 280М2 132 3000 1980 684 870 100 65 1120
  1,85 АИР 315М2 200 3000 2085 684 945 100 65 1470
Х 100-65-315а 90 105 60…130 1,3 АИР 280S2 110 3000 1940 684 870 100 65 1090
  1,85 АИР 315S2 160 3000 2025 684 945 100 65 1240
Х 150-125-315 200 32 125…250 К, Е, И, Д, Тл 1,3 АИР 200L4 45 1500 1645 704 755 150 125 730
  1,85 АИР 250S4 75 1500 1730 704 790 150 125 910
Х 150-125-315а 180 26 113…230 1,3 АИР 200М4 37 1500 1580 704 755 150 125 675
  1,85 АИР 225М4 55 1500 1655 704 755 150 125 780
Х 150-125-400 200 50 125…275 К, Е, И 1,3 АИР 250S4 75 1500 1730 765 835 150 125 910
  1,85 АИР 280S4 110 1500 1985 765 845 150 125 1235
Х 150-125-400а 180 40 110…260 1,3 АИР 250S4 75 1500 1730 765 835 150 125 910
  1,85 АИР 250М4 90 1500 1720 765 835 150 125 955
Х 200-150-315 315 32 240…290 К, Е, И 1,3 АИР 225М4 55 1500 1855 755 835 200 150 790
  1,85 АИР 250S4 75 1500 1930 755 835 200 150 930
Х 200-150-315а 290 26 220…375 1,3 АИР 200L4 45 1500 1830 755 835 200 150 700
  1,85 АИР 225М4 55 1500 1855 755 835 200 150 790


* материал проточной части (см. в описании насоса)
** плотность перекачиваемой жидкости, до… т/м3

Технические характеристики насосов ХМ

Марка агрегата Подача, м3/ч Напор, м Рабочая зона,   м3/ч Мате-риал * ρ **, т/м3 Марка эл/двигателя Характеристики эл/двигателя Габаритные размеры агрегата, мм Диаметр патрубков, мм Масса агрегата, кг
кВт об/мин L B H вход выход
ХМ 2/30 2 30 1,5…2,5 К, Е, И 1,8 АИМ 80В2 2,2 3000 420 275 330 32 20 59
ХМ 2/30а 25 1,8 АИМ 80В2 2,2 3000 420 275 330 32 20 59
ХМ 2/30б 20 1,8 АИМ 80В2 2,2 3000 420 275 330 32 20 59
ХМ 6/20 6 20 4…8 К 1,8 АИМ 80В2 2,2 3000 420 275 330 32 20 59
ХМ 8/40д 8 48 5…12 К, Е, И, Т 1,0 АИМ 100S2 4 3000 645 200 375 40 32 109
    1,3 АИМ 100L2 5,5 3000 670 200 385 40 32 114
ХМ 8/40 40 5…10 1,0 АИМ 90L2 3 3000 625 175 355 40 32 71
    1,3 АИМ 100S2 4 3000 645 200 375 40 32 109
    1,8 АИМ 100L2 5,5 3000 670 200 375 40 32 114
ХМ 8/40а 35 4…10 1,3 АИМ 90L2 3 3000 625 175 355 40 32 71
  1,8 АИМ 100S2 4 3000 645 200 375 40 32 109
ХМ 8/40б 30 1,8 АИМ 90L2 3 3000 625 175 355 40 32 71
ХМ 32-20-125 3,15 25 1,5…3,5 К 1,8 АИР 90L2 3 3000 423 200 231 32 20 27,5
ХМ 50-32-200 12,5 50 7…17 Тл 1,0 АИМ 100S2 4 3000 665 280 375 50 32 104
  1,3 АИМ 100L2 5,5 3000 690 280 375 50 32 106
ХМ 50-32-200а 40 1,3 АИМ 100S2 4 3000 665 280 375 50 32 104
ХМ 50-32-200б 35 6…17 1,0 АИМ 90L2 3 3000 645 280 355 50 32 93
  1,3 АИМ 100S2 4 3000 665 280 375 50 32 104
ХМ 50-32-200в 30 1,3 АИМ 90L2 3 3000 645 280 355 50 32 93
ХМ 80-50-200 50 50 30…70 Тл 0,9 ВА 160S2 15 3000 955 490 620 80 50 285
  1,1 ВА 160М2 18,5 3000 1005 490 620 80 50 295
  1,3 ВА 180S2 22 3000 1015 490 655 80 50 315
ХМ 80-50-200а 41 1,0 ВА 160S2 15 3000 955 490 620 80 50 285
  1,3 ВА 160М2 18,5 3000 1005 490 620 80 50 295
ХМ 80-50-200б 32 1,3 ВА 160S2 15 3000 955 490 620 80 50 285
ХМ 100-80-160 100 32 60…140 Тл 1,1 ВА 160М2 18,5 3000 1015 490 620 100 80 305
  1,3 ВА 180S2 22 3000 1028 490 655 100 80 323
ХМ 100-80-160а 26 1,0 ВА 160S2 15 3000 965 490 620 100 80 295
  1,3 ВА 160М2 18,5 3000 1015 490 620 100 80 305
ХМ 100-80-160б 20 1,3 ВА 160S2 15 3000 965 490 620 100 80 295


* материал проточной части (см. в описании насоса)
** плотность перекачиваемой жидкости, до… т/м3
